刮板輸送機是一種利用刮板鏈牽引，在槽內運送散料的輸送機，適合連續輸送粉塵，小顆粒及小塊狀物料，刮板輸送機可用于水平運輸，亦可用于傾斜運輸。沿傾斜向上運輸時，煤層傾角不得超過25°，向下運輸時，傾角不得超過20°，當煤層傾角較大時，應安裝防滑裝置?？蓮澢伟遢斔蜋C允許在水平和垂直方向作2°～4°的彎曲。

應用范圍

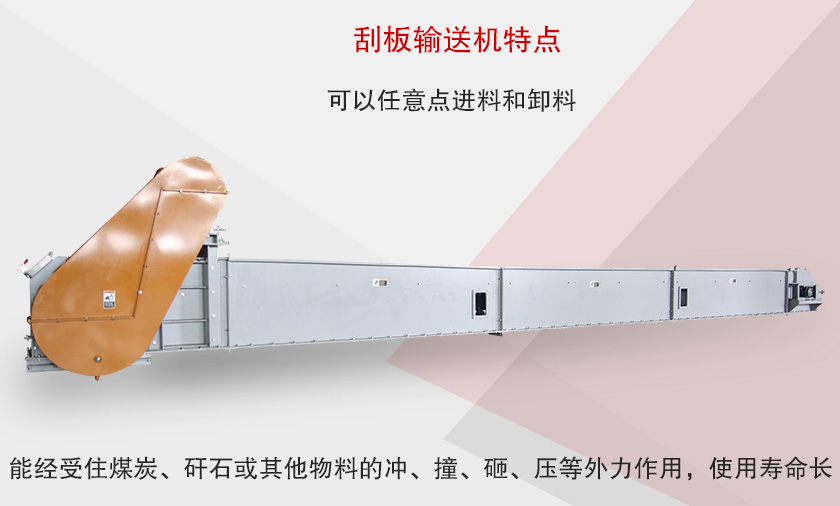

產品特點

1、能能經受住煤炭、矸石或其他物料的沖、撞、砸、壓等外力作用，使用壽命長；

2、可以任意點進料和卸料；

3、能適應采煤工作面底板不平、彎曲推移的需要，可以承受垂直或水平方向的彎曲

4、可反向運行，便于處理底鏈?zhǔn)鹿剩?/p>

5、機殼密閉，可以防止輸送物料時粉塵飛揚而污染環境。

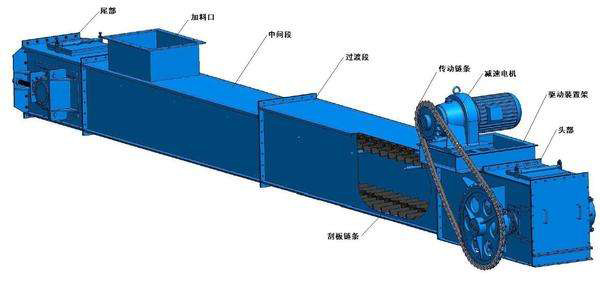

產品結構

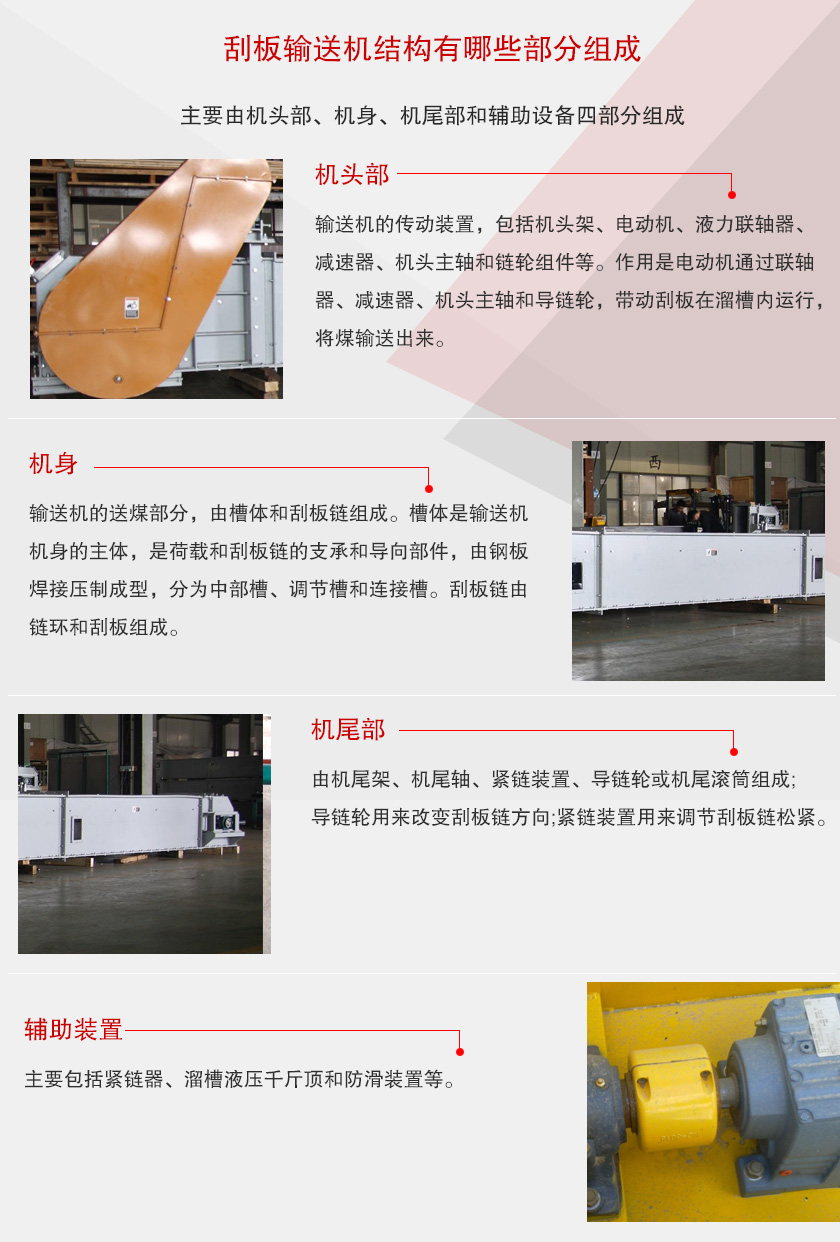

主要由機頭部、機身、機尾部和輔助設備四部分組成。

機頭部：輸送機的傳動裝置，包括機頭架、電動機、液力聯軸器、減速器、機頭主軸和鏈輪組件等。作用是電動機通過聯軸器、減速器、機頭主軸和導鏈輪，帶動刮板在溜槽內運行，將煤輸送出來。

機身：輸送機的送煤部分，由槽體和刮板鏈組成。槽體是輸送機機身的主體，是荷載和刮板鏈的支承和導向部件，由鋼板焊接壓制成型，分為中部槽、調節槽和連接槽。刮板鏈由鏈環和刮板組成。

機尾部：由機尾架、機尾軸、緊鏈裝置、導鏈輪或機尾滾筒組成;導鏈輪用來改變刮板鏈方向;緊鏈裝置用來調節刮板鏈松緊。

輔助裝置：主要包括緊鏈器、溜槽液壓千斤頂和防滑裝置等。

工作原理

刮板輸送機主要由頭部總成、中間機殼、尾部總成、輸送鏈、驅動組合及安裝機架組成。刮板輸送機在工作時，將敞開的槽體，作為煤炭、矸石或物料等的承受件，將刮板固定在鏈條上(組成刮板鏈)，作為牽引構件。當機頭傳動部啟動后，帶動機頭軸上的鏈輪旋轉，使刮板鏈循環運行帶動物料沿著槽體移動，直至到機頭部卸載。刮板鏈繞過鏈輪作無級閉合循環運行，完成物料的輸送。
